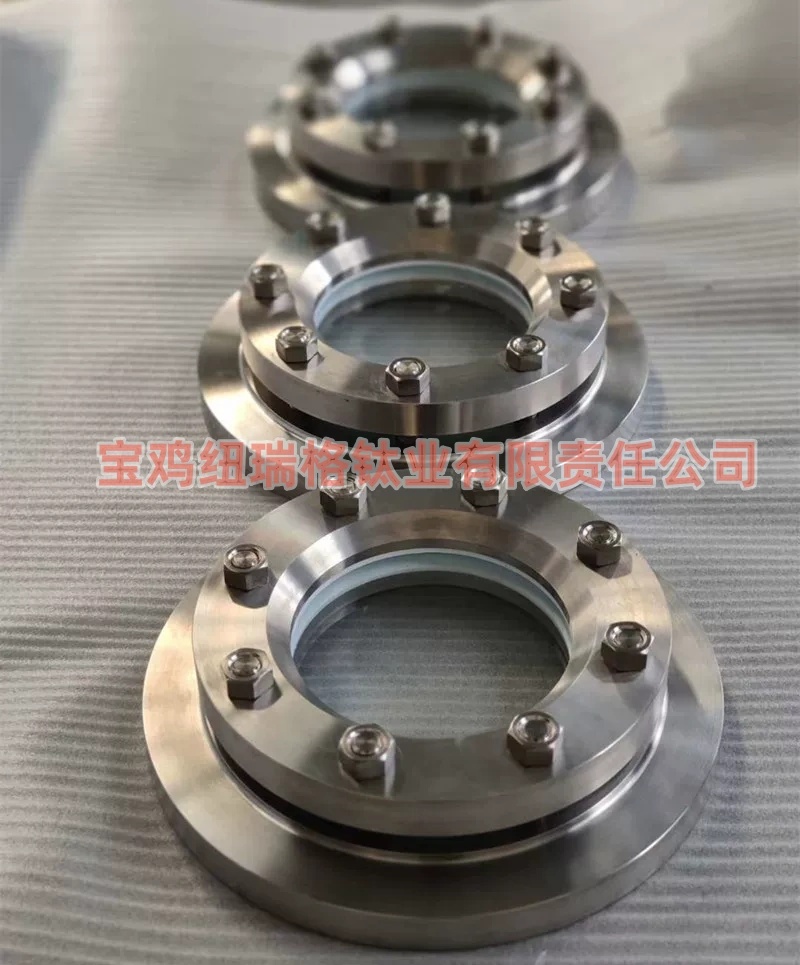

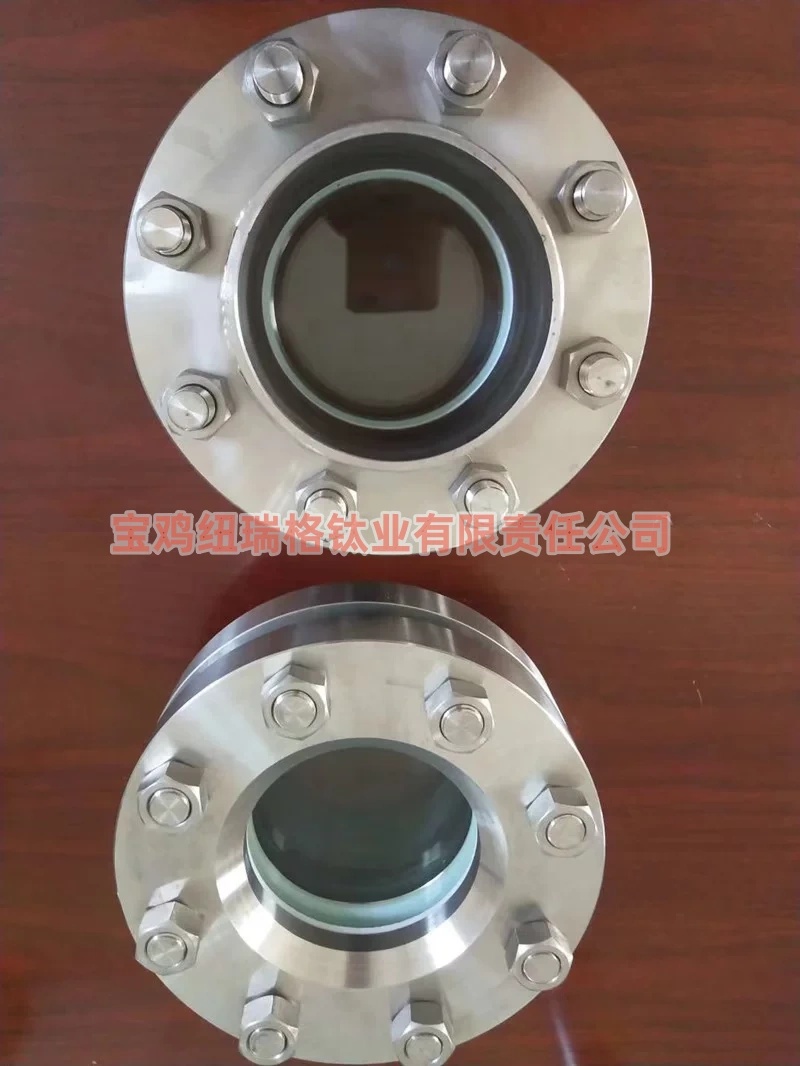

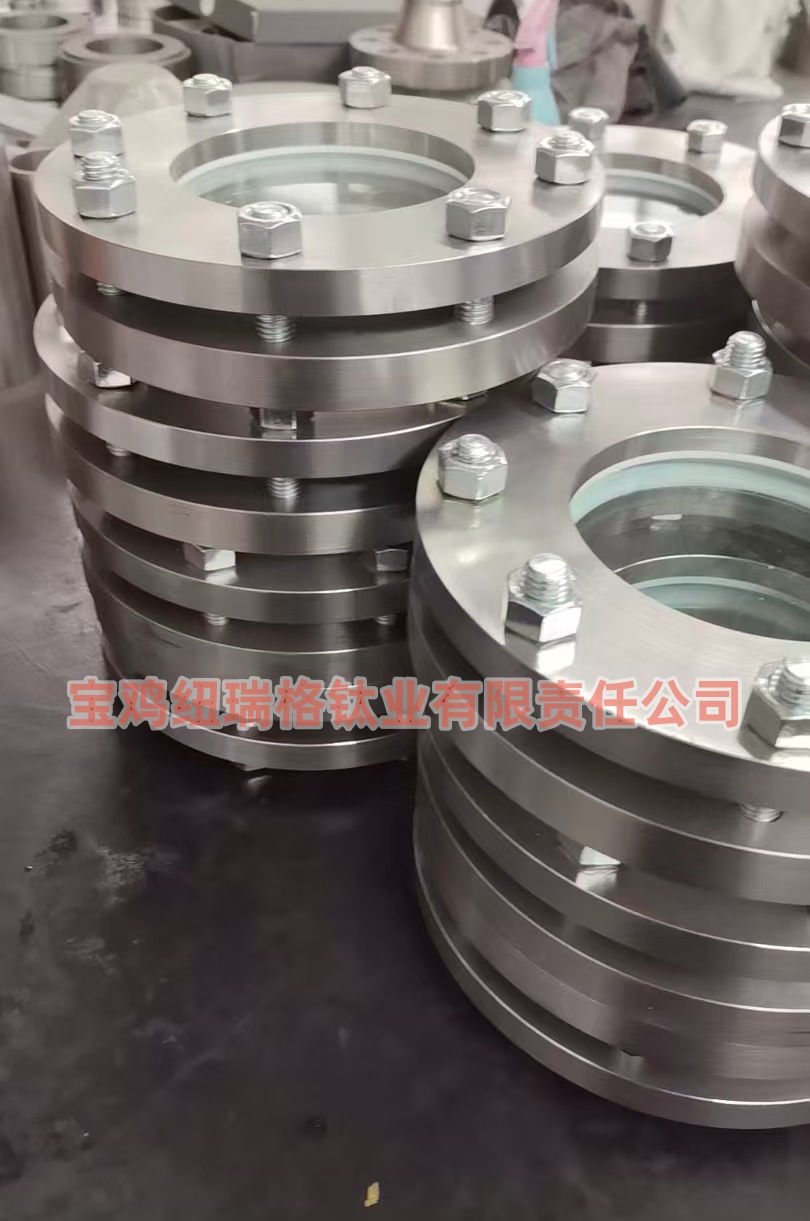

钛视镜

产品简介

       钛视镜广泛应用于钛反应釜、钛储罐、防腐压力设备及强腐蚀工艺管道，用于观察罐内液位、物料状态、反应过程、介质流动情况。壳体采用工业纯钛 TA2 锻造加工，依靠钛材表面致密钝化膜，耐氯离子、湿氯气、有机酸、盐水等强腐蚀工况，解决 316L、衬氟视镜腐蚀泄漏问题，是化工防腐压力容器重要窥视部件。

技术参数

      执行标准： NB/T47017‑2011、HG/T21619、HGS07‑126。

      公称通径 ：DN50、DN80、DN100、DN125、DN150、DN200；管道视镜 DN15‑DN150。

      公称压力： PN0.6‑PN2.5MPa  工作温度 硼硅玻璃：‑20~250℃；石英玻璃：‑20~800℃。

      连接形式 ：法兰连接、焊接、对夹。

      法兰标准 ：HG20592 (HG/T20592)、HG20615、GB/T9113、ASME B16.5。

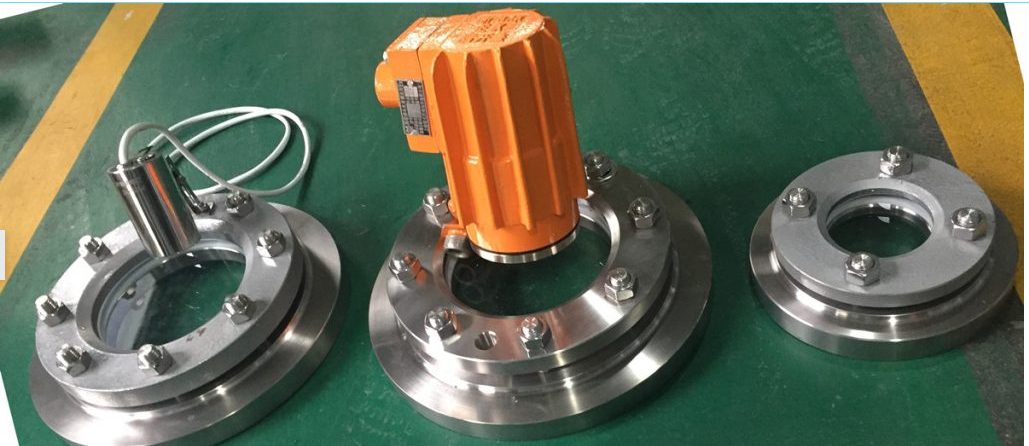

      可选附件： 雨刮装置、防爆射灯、冲洗口、保护罩。

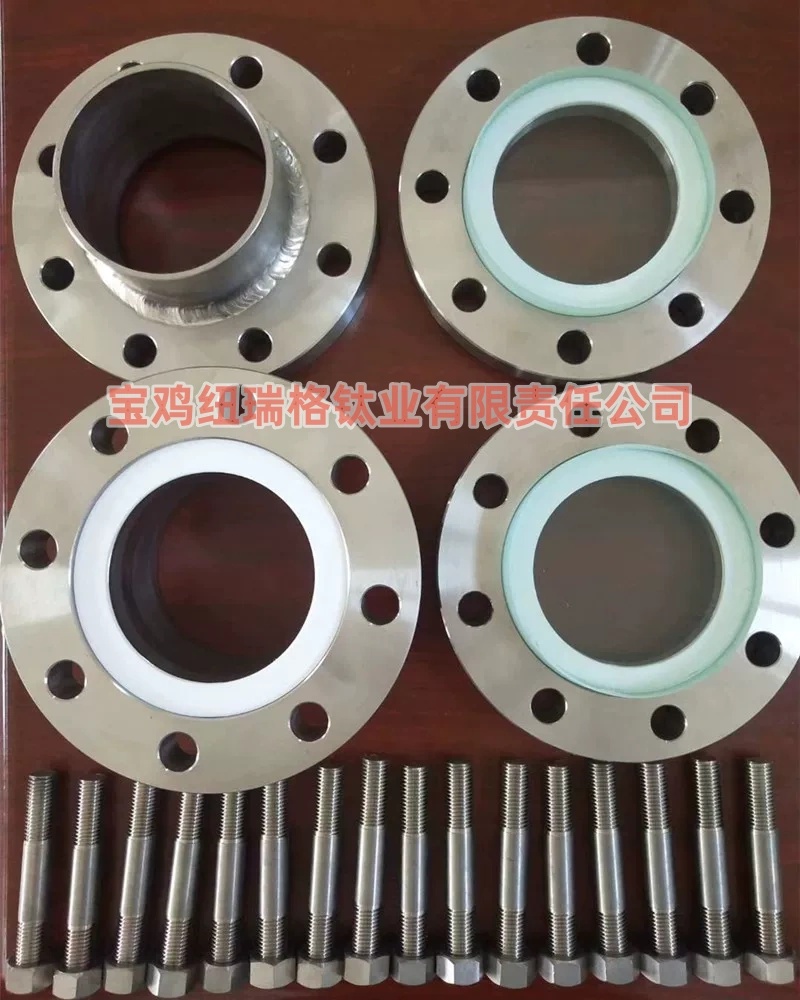

主要材质配置

• 壳体：TA2（工业纯钛，标配），可选 TA1、TA9、TA10 钯钛合金；
• 视窗玻璃：钢化硼硅玻璃（≤280℃）；高温工况选用石英玻璃（≤800℃）
• 密封垫片：PTFE 四氟垫片，高温工况选用石墨复合垫片
• 紧固件：钛螺栓螺母，杜绝钛‑钢异种金属电偶腐蚀

产品分类

       产品分为压力容器设备视镜与管道直通视镜两大系列，支持带雨刮、防爆射灯、冲洗装置定制，严格按照 NB/T47017‑2011 压力容器视镜标准制造检验，法兰可按 HG20592、HG20615、GB/T9113 等标准生产，支持非标定制口径、压力、结构形式。
